产品介绍

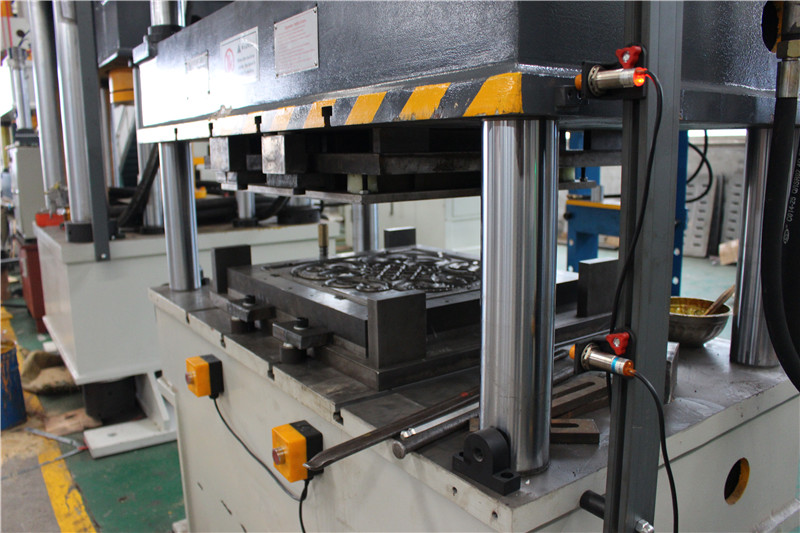

100吨压花切花三梁四柱液压机主机采用三梁四柱式结构，具有操作简便、工作可靠，并可根据具体成型工艺要求增加相应的辅助装置，以适应较为复杂零件的生产。三梁四柱液压机结构简单经济实用，它由上横梁，滑块，工作台，立柱，主缸，液压动力系统及电器系统等部件组成。它的显著特点是工作空间宽敞，整机结构简单，工艺性较好。机身由上横梁，活动横梁，工作台和四根立柱组成，工作缸安装在上横梁内，活动横梁与工作缸的活塞联接成一整体，以立柱为导向做上下运动，并传递工作缸的内产生力量，对制件进行压力加工
产品结构

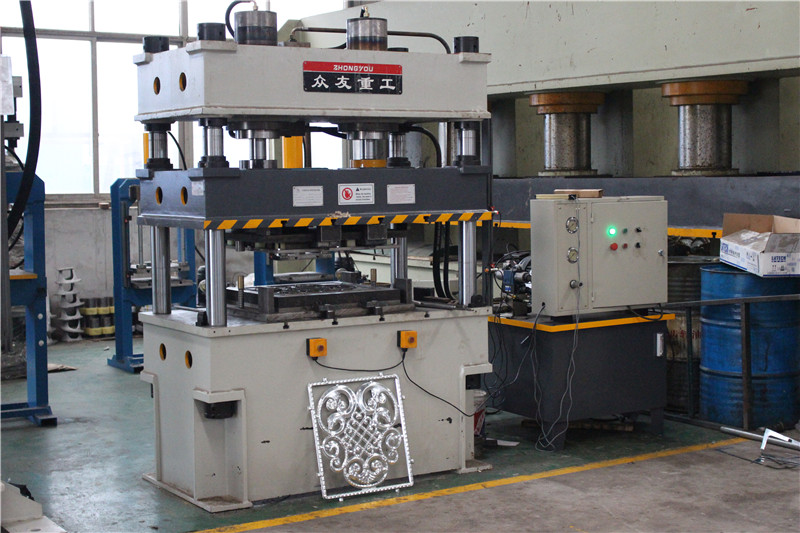

100吨压花切花三梁四柱液压机由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站（动力系统）、电器箱、移动操纵台等组成
1、机身
主机，机身采用三梁四柱式结构：它由上、下横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成
2、主缸

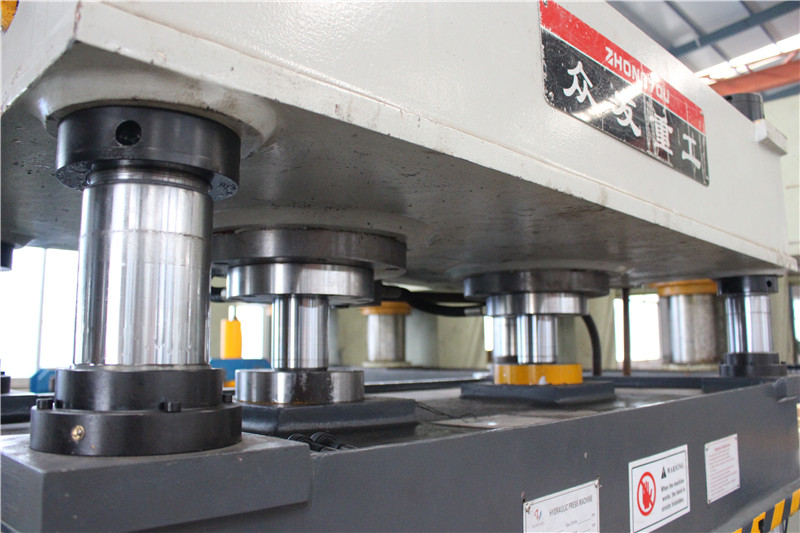

主缸缸体固定于台面。活塞下端用联结法兰、螺栓与滑块联接，活塞头部之材料为铸铁，作导向用。活塞头部按有方向相反的YX型密封圈，在活塞杆上装有O型密封圈，将缸内分成两个油腔缸上装有导向套，导向套的外圆上装O型密封圈，借助法兰及螺栓锁紧，以保证缸口密封。在缸口法兰上装有防尘圈，以保证活塞杆的防尘
3、液压站
液压泵由油箱、轴向柱塞泵、电动机、二通插装阀、滤油器、空气滤清器组成
油箱为Q235钢板焊接接件，前端装有压力表，以便观察压力和调节压力之用。在压力表支架下部装有液位计，以观察液位用。在油泵的吸油口装有吸油滤油器，以保证泵、液压系统的清洁。在油箱的面板上装有空气滤清器，以过滤空气
100吨压花切花三梁四柱液压机性能特点
1、本机采用液压传动，高度专业整体阀块，超大流量通径，使系统压力损失少,密封性能好
2、插装阀、电液比例阀的使用和独特的油路设计使液压系统完美无缺，即使在长期大负荷的情况下工作，系统也不会出现力不从心的现象
3、系统设计预泄荷装置，大程度消除了液压冲击
4、先进的快速装置，确保用户的生产需求
5、电器部分采用进口PLC全自动控制系统，抗干扰能力强、故障率低
6、机体采用整体钢结构，强度高，稳定性好，不需要安装地脚螺钉
| YQ32系列三梁四柱液压机 | |||||||||
| 项目 | 200t-BK | 250t | 250t-K | 315t-A | 315t-B | 315t-C | 315t-D | 500t-A | 500t-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 600 | 400 | 600 | 400 | 600 | 600 | 800 | 600 | 800 |
| 开口高度mm | 1000 | 800 | 1000 | 700 | 1000 | 1000 | 1250 | 1000 | 1500 |
| 工作台有效面积 | 800*800 | 800*800 | 800*800 | 700*700 | 800*800 | 1000*1000 | 1260*1160 | 1500*1500 | 2500*1400 |
| 空程下降速度mm/s | 190 | 32 | 160 | 60 | 60 | 80 | 100 | 100 | 120 |
| 压制速度mm/s | 12-18 | 8-15 | 8-15 | 7 | 6 | 6 | 6-12 | 8-12 | 8-12 |
| 回程速度mm/s | 100 | 26 | 70 | 60 | 60 | 60 | 60 | 80 | 80 |
| 电机功率KW | 11 | 15 | 15 | 15 | 15 | 15 | 22 | 37 | 37 |
| 顶出力t | 50 | 50 | 50 | 50 | 50 | 63 | 63 | 100 | 100 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
| YQ32系列三梁四柱液压机 | ||||||||
| 项目 | 630t-A | 630t-B | 630t-C | 800t | 1000t | 1250t | 1600t | 2000t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 400 | 900 | 900 | 900 | 900 | 900 | 900 | 900 |
| 最大开口高度mm | 1200 | 1500 | 1500 | 1500 | 1500 | 1600 | 1600 | 1600 |
| 工作台有效面积 | 1200*1000 | 1600*1000 | 2200*1600 | 1500*1500 | 1500*1500 | 1700*1600 | 2000*1600 | 2000*2000 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 80 | 80 | 80 | 80 |
| 压制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 | 6-10 |
| 回程速度mm/s | 60 | 60 | 60 | 60 | 50 | 45 | 40 | 40 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 | 45*2 |
| 顶出力t | 100 | 100 | 100 | 125 | 125 | 200 | 200 | 250 |
| 顶出行程mm | 350 | 350 | 350 | 350 | 350 | 450 | 450 | 450 |
滕州众友重工机械设备有限公司是我国液压机、压力机专业生产企业之一, 公司拥有大型落地镗铣床、重型车床、铣床刨床等设备，工艺装备先进,专业生产常规液压机、四柱液压机、小型液压机、单臂液压机、多功能液压机、框式液压机、龙门液压机、卧式液压机、三梁四柱液压机各类液压机及汽保设备。公司与多家国有大型企业、独资合资及民营企业服务配套数十台，深受用户欢迎
1.关于质量，你们如何控制质量呢?
滕州众友重工机械设备有限公司有16年的液压机生产经验。整机检测100%合格后准予出厂。
2.关于交货货期
通常是3-60天。根据您的需求，量身定制液压机设计方案。
3.是否提供技术支持?
众友重工液压机，72小时内免费提供设计方案。
4.你们的产品有资质认证吗？
我们的产品我公司已通过国内ISO质量管理体系认证、欧盟CE认证、SGS等多项认证，拥有多项产品创新 专利及荣誉证书
5.滕州众友重工的优势
我们拥有自主厂房，自主品牌，16年的生产经验，完善的售前售后服务，工人生产经验丰富，原料源于 大品牌，产品质量有保障，价格优惠
6.滕州众友液压机厂家地址
山东省滕州市经济开发区兴业北路219号
联系我们：13562463338
※ 本网站的图片、价格仅供参考，具体以实物为准。欢迎来电来函咨询
